NFO Sinus® Frequenzumrichter sind in 12 verschiedenen Leistung zwischen 0,37KW und 15 KW zur Zeit verfügbar.


NFO Sinus® G2 – die neue Generation



Die Frequenzumrichter wurden jetzt mit Hilfe der Erfahrungen der ersten Jahre weiterentwickelt. Die neue Generation, G2, ist sehr robust und zuverlässig und hat eine erhöhte Störungstoleranz dank des verbesserten Schutzes gegen alle Arten von Netzstörungen, wie zum Beispiel Spannungsausfälle oder Blitzeinschläge. Die Bedienungsoberfläche wurde ebenfalls weiterentwickelt. Des Weiteren haben die neuen Geräte ein beleuchtetes Display, was die Handhabung vereinfacht.

NFO-Technologie

Meistens wird die konventionelle „PWM-Technologien“ (Pulse Width Modulation) verwendet bzw. favorisiert.

Zwar erzeugt sie auf der Ausgangsseite Wechselspannung mit wechselnden Frequenzen und zerhackt diese in kurze Impulse mit schwankender Breite. Der Durchschnittswert dieser Spannung ist ähnlich einer Sinuskurve. Jedoch bringt die PWM-Technologie viele Nachteile mit sich.

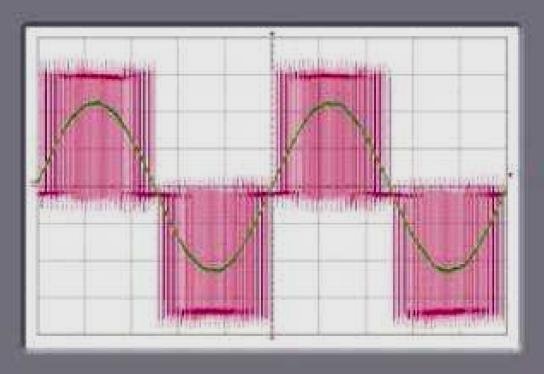

Sinus vs PWM

Der Unterschied zwischen Sinus- und PWM Technologie wird am Oszilloskop sehr deutlich:Die PWM-Technologie zerhackt die Ausgangsspannung in kurze Impulse (siehe rot Kurve), während die Sinus-Technologie eine gleichmäßige Sinuskurve erzeugt (siehe grüne Kurve).



Durch Reflexionen der PWM-Wellen am Ende der Kabel entstehen Impulse mit doppelter Versorgungsspannung, die wiederum Schäden hervorrufen können.

Wird z.B. ein 400V Motor mit doppelter Versorgungsspannung belastet, so können Isolierungsschäden entstehen. Außerdem kann diese Spannung Funkenbildung verursachen, die zu Lagerschäden bei bestimmten Motortypen führt.

Damit es mit einem PWM-Umrichter nicht zu Störungen bei Radio/Fernseher, Mobiltelefonen, drahtlosen Netzwerken usw. kommt, benötigt man sowohl spezielle Filter, als auch geschirmte Kabel. Die Lösung wird niemals perfekt sein.

Ein geschirmtes Kabel erhöht zudem die Last auf den Frequenzumrichter, d.h. der Umrichter muss nah an der Last montiert werden und nicht dort, wo Sie ihn bevorzugt montieren würden, wie zum Beispiel der Verteilerschrank im Keller.

NFO Sinus® vermeidet all diese Nachteile durch die patentierte Erzeugung einer reinen Sinuskurve für den Betrieb des Motors.



LEISTUNGEN

Vorteile von NFO Sinus®

Störungsfreiheit – erfüllt die höchsten EMV-Richtlinien, sogar für medizinische Apparate

keine Entstörungsfilter erforderlich
keine geschirmten Kabel erforderlich
keine Begrenzung der Kabellängen

kann einfach in bestehende Anlagen installiert werden, ohne Kabel zu ersetzen

extrem hohe Genauigkeit bei Drehzahlsteuerung ohne Sensor

geräuscharmer Betrieb, da keine Schaltgeräusche erzeugt werden

Schonung der Motorwicklungen und Kabelisolierungen
keine Lagerströme und dadurch Schonung der Motorlager
Fehlerstromschutzschalter können benutzt werden


PROJEKTE

Kundenvorteile mit NFO Sinus® bei

HVAC / Lüftungs- und Heizungsanlagen
der Motorsteuerung in Erneuerungs- und Erweiterungsprojekten
Störungsempfindlichen industriellen Umgebungen
Industrieanlagen, die Präzision erfordern


EINRICHTUNGEN

konkrete Einsatzmöglichkeiten von NFO Sinus® in

Wohnhäusern
Büros und gewerblichen Gebäuden
Krankenhäusern und Laboratorien
Banken
Theatern, Konzerthallen und öffentlichen Einrichtungen
Universitäten und Schulen
Flughäfen
Überwachungszentren
der Energiewirtschaft
Schiffen und Marineeinrichtungen


Willkommen in einer störungsfreien Welt
